電動球閥工作原理組成（電動球閥應用特點和故障排除）

電動球閥工作原理組成：

電動球閥它具有旋轉90度的動作,旋塞體為球體,有圓形通孔或通道通過其軸線。球閥在管路中主要用來做 電動球閥切斷、分配和改變介質的流動方向,它只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。球閥最適宜做開關、切斷閥使用,發展已將球閥設計成使它具有節流和控制流量之用,如V型球閥。電動球閥的主要特點是本身結構緊湊,密封可靠,結構簡單,維修方便,密封面與球面常在閉合狀態,不易被介質沖蝕,易于操作和維修,適用于水、溶劑、酸和天然氣等一般工作介質,而且還適用于工作條件惡劣的介質,如氧氣、過氧化氫、甲烷和乙烯等,在各行業得到廣泛的應用。球閥閥體可以是整體的,也可以是組合式的。

電動球閥原理：

電動球閥是由旋塞型球閥和電動執行器組合而來,球閥閥體結構為旋轉90度的閥芯,電動執行器為輸入0-10毫安的標準信號,電機組帶動齒輪蝸輪蝸桿轉角力矩,以開關盒調節閥門。其使用主要靠電流量和調節操作而產生的。

電動球閥組成：

常用的電動執行器有多回轉式、單回轉式、智能型、角行程執行器、直行程電動執行器、防爆執行器、精小型執行器等。而球閥主要有浮動式球閥、固定式球閥、O型球閥、V型球閥、三通球閥等。將其執行和球閥配置在一起克產生多樣化的產品。還可以為其添加控制箱作為遠程操作使用,同時在執行器上添加其他附件還可以達到更多的功能應用,如添加電器定位器可進行流量調節,電阻/電流閥位變換器可用于對閥位開度的指示與控制,手輪機構可在無電流時進行手動操作,常用的其他附件還有絕緣套、防爆行程開關等。初次選型可根據工況來進行選擇。

電動球閥應用：

電動球閥賬如今已在石油、天然氣、醫藥、食品、水電、核電、電力、給排水、供熱、冶金等行業中得到廣泛的使用,是***防建設至關重要的機械產品。同時也是科技建設不可缺少的產品。它占據了市場的很多份額,主要是因為電動球閥功能強、體積小、性鞥可靠、流通能力大、輕便宜人、可遠程控制等多種原因,電動球閥不僅是節流、截止、切斷、通斷、轉流的好產品,還是流量調節系統中的******兇悍品。它有耐壓、耐溫、耐腐、流動阻力小、使用壽命長、應用范圍廣等多種特點。

規格參數：

材 質:WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M (316L)、Ti

公稱通經:DN50~DN350

公稱壓力:PN1.6~25MPa

適用溫度:-46℃~ 500℃

驅動方式:電動

電動球閥注意事項：

電動球閥執行器是實現電動球閥程控,自控和遠程控制不可或缺的驅動控制裝置,其運動過程由行程,轉矩等來控制。由于電動球閥執行器的工作特性和利用率取決于球閥的類型及特性,故而,正確選擇球閥執行器,對防止出現超負荷現象至關重要。

執行器輸出扭矩是選擇電動執行器的最主要參數,執行器輸出扭矩應為所選球閥操作******扭矩的1.2~1.5倍。其次,要根據球閥不同的使用條件,選擇恰當的啟閉速度,這樣可防止球閥執行器啟閉速度過快產生水擊現象。

電動球閥執行器有其特殊要求,即必須能夠限定扭力(軸向力)以及旋轉角度。當電動裝置規格確定之后,其控制扭力也就確定了。一般在預先確定的時間內運行,電機不會超負荷。但如出現下列情況便可能導致超負荷:一是電源電壓低,得不到所需的轉矩,使電機停止轉動;二是錯誤地調定轉矩限制機構,使其大于停止的轉矩,造成連續產生過大轉矩,使電機停止轉動;三是斷續使用,產生的熱量積蓄,超過了電動機的允許溫升值;四是因某種原因轉矩限制機構電路發生故障,使轉矩過大;五是使用環境溫度過高,相對使電機熱容量下降。

1、環境溫度應該控制在-25℃-70℃之內。

2、幾種情況應該選擇防爆型電動球閥,電流不穩定、環境腐蝕、易燃易爆場合、特種介質、長時間無維護等。

3、由于電動機構較為復雜,當出現故障是不應自行拆卸,防止意外發生。

4、任何情況下不得對電動球閥進行敲打或將物品放在一起。

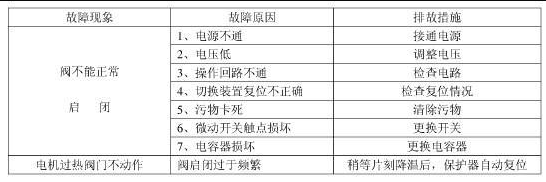

電動球閥故障排除：

電動閥門執行器一般由電子控制部分,動力部分兩部分構成,所以在電動閥門執行器常見的故障依此可分為控制部分故障和動力部分故障兩種。下面我們詳細介紹下動力部分常見故障及其成因分析和排除措施。電動閥門執行器的動力一般由電機提供,故而掌握一些電機方面的知識是很有必要的。這樣我們就能做到盡可能地及時發現和消除電動執行器上電動機的事故隱患,保證電動執行器及電動閥門的安全運行。

機械方面的故障

1、電機掃膛:電動機定子、轉子之間的空隙很小,容易導致定、轉子之間相碰。一但發生機座、端蓋、轉子三者不同軸心的現象,就會引起定、轉子之間相碰,也就是常說的掃膛。常見的引起不同軸心現象的因素為:電機軸承嚴重超差,端蓋內孔磨損,端蓋止孔和機座止孔磨損變形。如發現這些現象應更換軸承,或者對端蓋進行更換或刷鍍處理。

2、電機振動:振動應先區分是電動機本身引起的,還是傳動裝置不良所造成的,或者是機械負載端傳遞過來的,而后針對具體情況進行排除。屬于電動機本身引起的振動,多數是由于轉子動平衡不好,以及軸承不良,轉軸彎曲,或端蓋、機座、轉子不同軸心,或者電動機安裝地基不平,安裝不到位,緊固件松動造成的。振動會產生噪聲,還會產生額外負荷。

3、軸承工作不正常:如果軸承工作不正常,可憑經驗用聽覺及溫度來判斷。用聽棒(銅棒)接觸軸承盒,若聽到沖擊聲,就表示可能有一只或幾只滾珠扎碎,如果聽到有咝咝聲,那就是表示軸承的潤滑油不足。在添潤滑脂時不易太多,如果太多會使軸承旋轉部分和潤滑脂之間產生很大的磨擦而發熱,一般軸承盒內所放潤滑脂約為全溶積二分之一到三分之二即可。在軸承安裝時如果不正確,配合公差太緊或太松,也都會引起軸承發熱。

電動球閥主要特點：

電動球閥的顯著特點:

1、止推軸承減小閥桿磨擦力矩,可使閥桿長期操作平穩靈活。

2、防靜電功能:在球體、閥桿、閥體之間設置彈簧,能將開關過程產生的靜電導出。

3、由于聚四氟乙烯等材料具有良好的自潤滑性,與球體的磨擦損失小,故球閥的使用壽命長。

4、下裝式閥桿和閥桿頭部凸階防止閥桿噴出,如火災造成閥桿密封破壞,凸階與閥體間還可形成金屬接觸,確保閥桿密封。

5、流體阻力小、球閥是所有閥類中流體阻力最小的一種,即使是縮徑球閥,其流體阻力也相當小。

6、閥座密封性能好,采用聚四氟乙烯等彈性材料制成的密封圈,結構易于密封,而且球閥的閥封能力隨著介質壓力的增高而增大。

7、閥桿密封可靠,由于閥桿只作彷轉動運而不做升降運動,閥桿的填料密封不易破壞,且密封能力隨著介質的壓力增高而增大。

技術參數：

? 電動裝置

? 工作環境:普通型

? 不含腐蝕性爆炸性氣體

? 相對溫度:≤60℃

? 相對濕度:≤90[%](25℃時)

? 海拔≤3000m

? 電源壓力220 頻率50Hz
