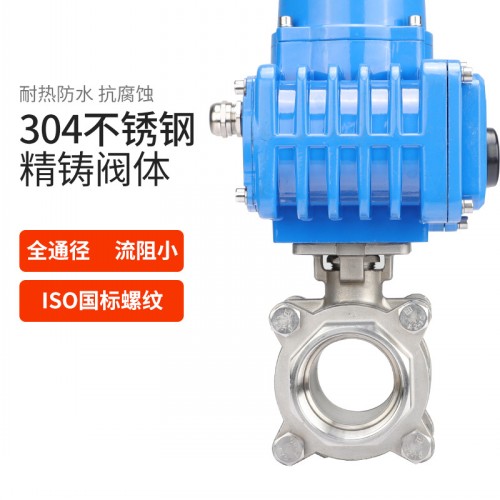

電動三片式球閥Q911F

電動三片式球閥概述：

電動三片式球閥（電動內螺紋球閥）由左右閥殼和中間閥體三部分組裝而成，由四根較長的螺栓橫穿三段閥殼，從兩端緊緊夾住中間閥體。電動三片式球閥的**優點就是特別容易拆卸，當閥門出現故障或需要維修時，不用拆卸管路的螺紋，可直接將四根螺栓拿下，便能將閥體的中間部分取出。既減少了發生故障的機率，又提高了作業效率，特別適用于機械體積小空間狹窄的工況當中。

電動三片式球閥原理：

三片式電動球閥的密封性能可靠，且承受的壓力較高，它的動作原理是通過電動執行裝置的電源電壓，帶動閥芯做90度的旋轉從而達到對介質的開啟與截斷，可設計為對介質進行二位開關控制，也能實現對管道中介質流量、壓力、溫度等參數進行比例調節。

電動三片式球閥標準規范：

測試檢驗：API598，EN12266

螺紋接端：ASME B1.20，BS21 DIN2999/259，BSP ISO7/1，

ISO228/1 JIS B 0203

對焊接端：ASME B16025

套焊接端：ASME B16.11

閥蘭接端：ASME B16.5 DIN2542～2545 JIS B2238

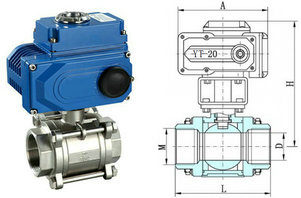

電動三片式球閥結構圖

電動三片式球閥技術參數：

電動片式球閥分類與區別：

電動一片式球閥是一體式的，由一個塞頭將球體固定，如此方便了它的維修，可用于要求快開快閉的工況中。

電動二片式球閥為兩部分組成，由兩片閥體夾住球體而固定起來，維修相對比較復雜，中間螺絲的松緊度關系到是否會漏氣。

電動三片式球閥跟二片式球閥類似，由左右端蓋，還有中間閥體組成，再由兩邊帶頸法蘭夾住，其壓力比其他兩種承受的壓力要高些。
