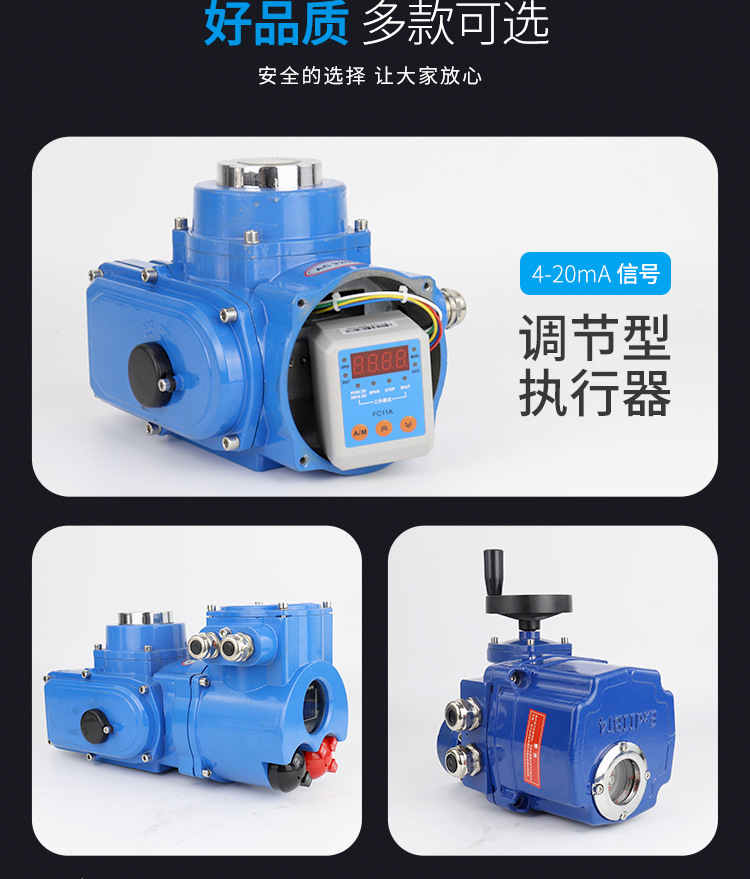

電動對夾蝶閥概述： D971X電動蝶閥屬于電動閥門和電動調節閥中的一個品種。電動蝶閥連接方式主要有：法蘭式和對夾式；電動蝶閥密封形式主要有：橡膠密封和金屬密封。電動蝶閥通過電源信號來控制蝶閥的開關。該產品可用做管道系統的切斷閥，控制閥和止回閥。附帶手動控制裝置，一旦出現電源故障，可以臨時用手動操作，不至于影響使用。 D971X電動法蘭蝶閥通常由角行程電動執行機構（0～90°部分回轉）和蝶閥整體通過機械連接，經過安裝調試后共同組成。電動法蘭蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。電動法蘭蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時******的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。電動法蘭蝶閥主要有三偏心和單偏心兩個結構形式，密封形式有金屬密封和四氟密封及橡膠密封三種。金屬密封結構主要適用于≥300度以上的工況場合；四氟密封結構適用于≥180度以內的工況場合；四氟密封結構適用于≥120度以內的工況場合；電動法蘭蝶閥配用的角行程電動執行機構可直接接收計算機或工業儀表等輸出的4～20mADC或1～5VDC控制信號，根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整(PID調節)，以實現與執行機構配套的閥門或其他裝置開度的******定位，同時輸出4～20mADC的位置反饋信號。目前電動法蘭蝶閥廣泛應用與石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。
電動對夾蝶閥工作原理：

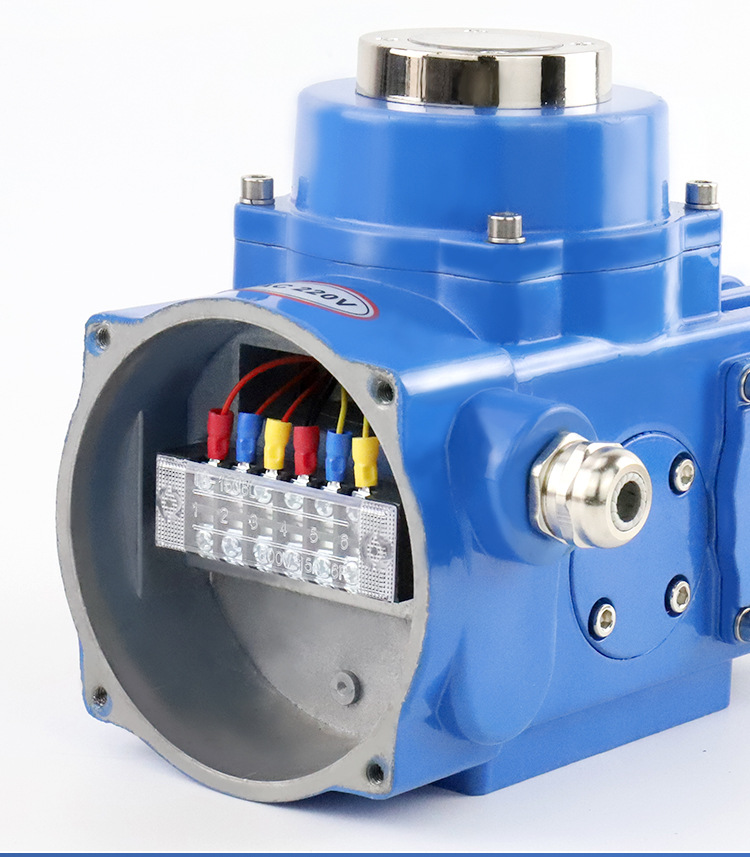

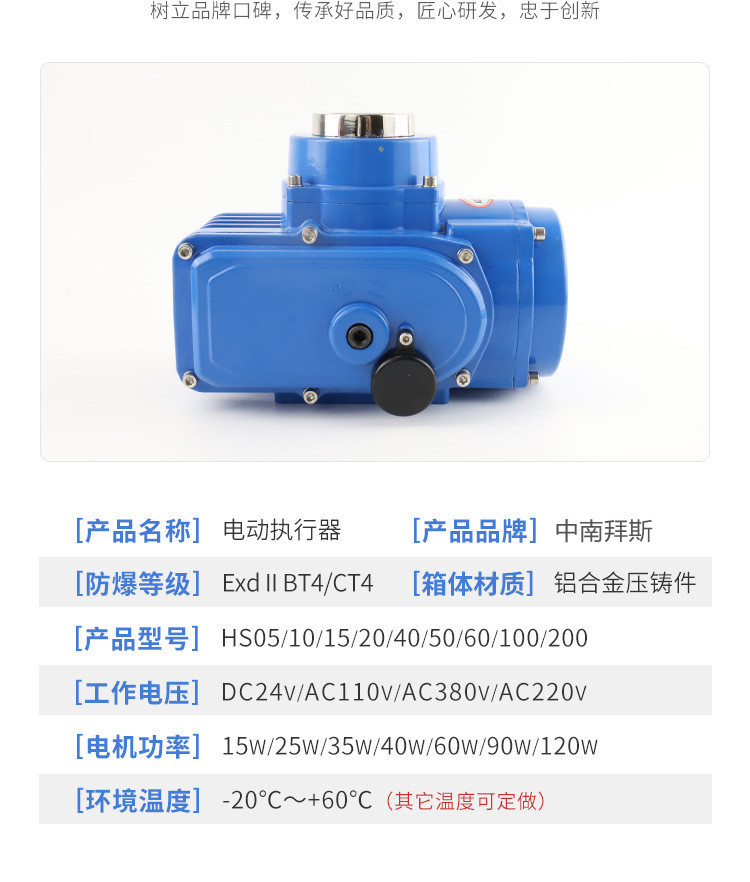

工作電源通常有：AC220V，AC380V等。輸入信號：4~20mA 0~10v等弱電信號。由調節型電動執行機構和閥桿連接調試好以后；以電能作為驅動力來驅動硬密封蝶閥閥板，作0~90°部分回轉運動。接收工業自動化控制系統的4~20mA信號來******控制閥門開度，從而達到流量、溫度、壓力等不同工藝參數的調節和控制。 |
-

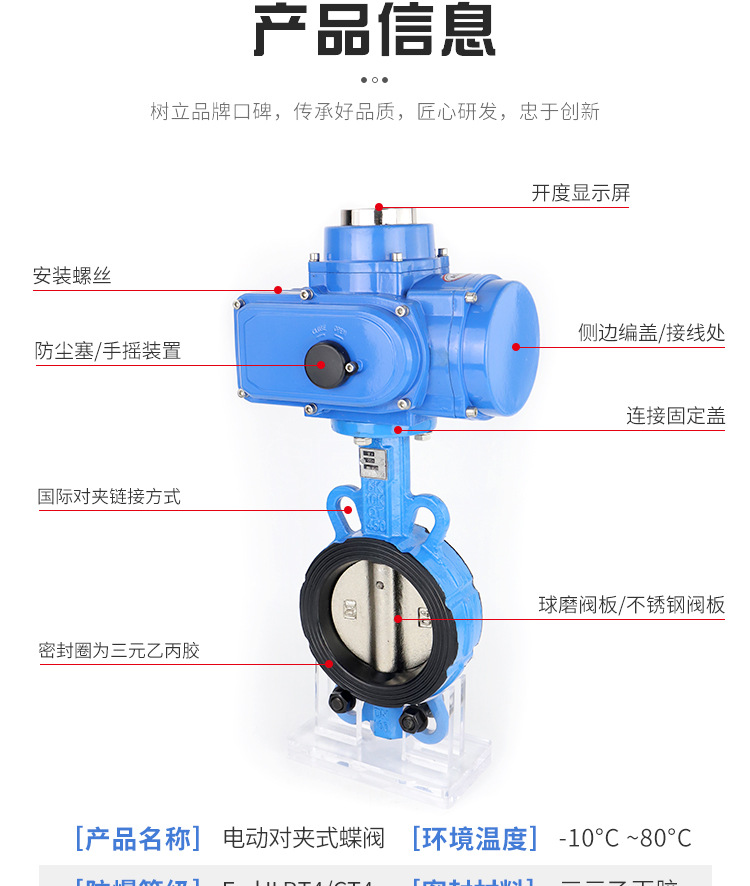

球墨鑄鐵電動對夾式蝶閥D971X-16P智能調節型dn40 50 100 200
-
電動蝶閥啟閉方便迅速、省力、流體阻力小，可以經常操作。
-
具有體積小，重量輕，性能可靠，配套簡單，流通能力大。
-
采用中線型結構，具有越關越緊的密封功能，密封性能可靠。
-

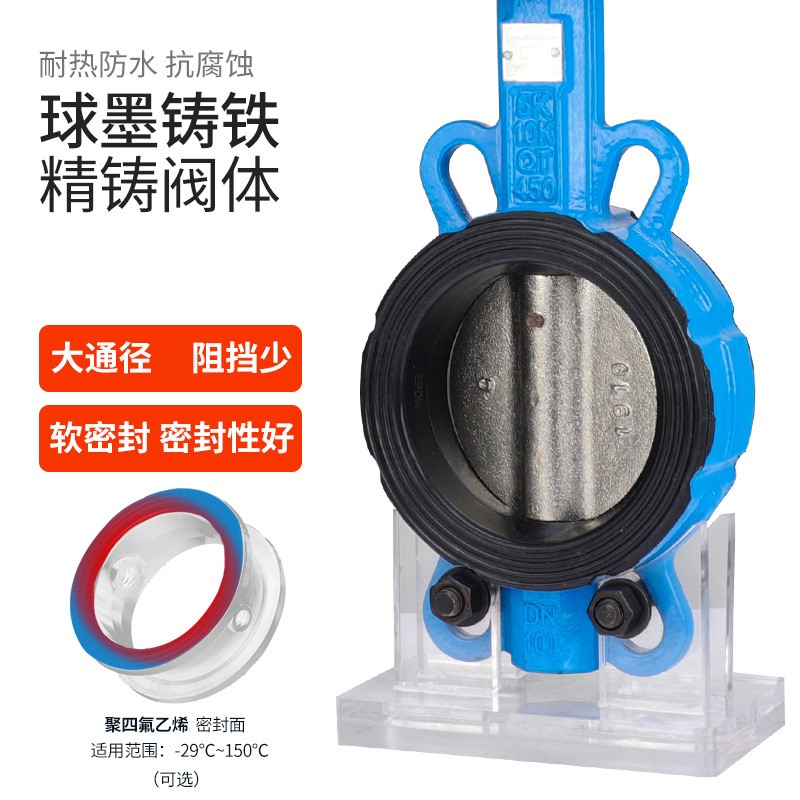

密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
-
整體烤漆，能有效防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
